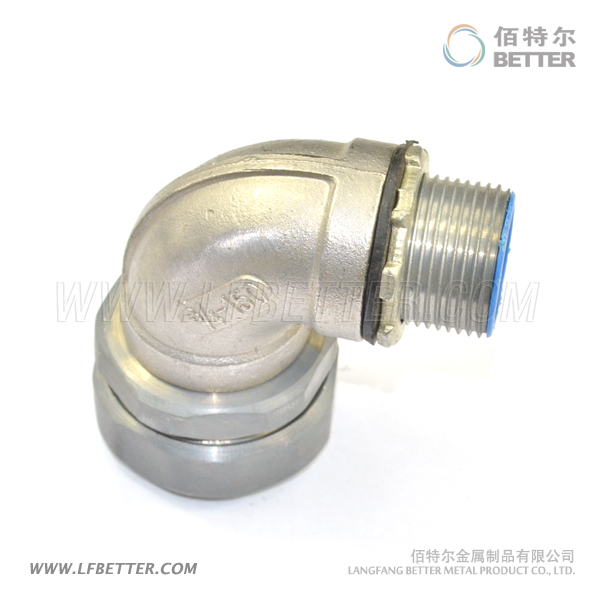

普利卡管彎角混合連接器W90AG
由多個配件組合而成的復合連接器，一端為外管螺紋，一端為可撓金屬電線保護套管螺紋。材質為鋅鋁合金，表面鍍鉻。
結構：由多個配件組合而成的復合連接器，一端為外管螺紋，一端為可撓金屬電線保護套管螺紋。材質為鋅鋁合金，表面鍍鉻。
用途：用于連接90度包塑防水型可撓金屬電線保護套管與防水連接器之間的連接。

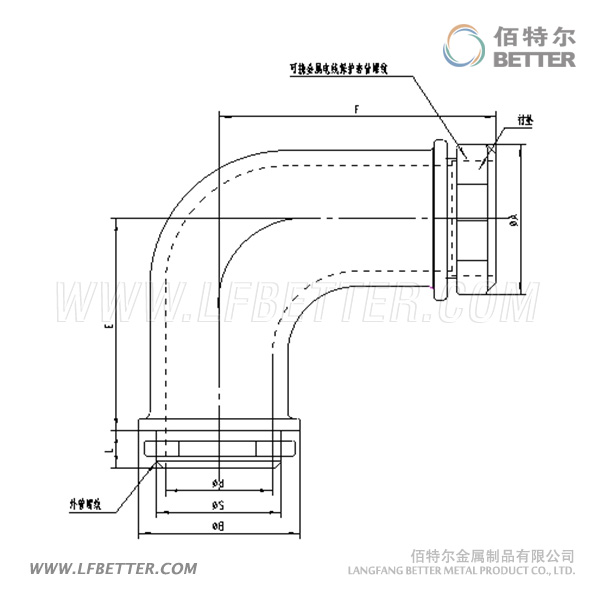

| 型號 | 可撓金屬套管 | L mm | E mm | F mm | ΦA mm | ΦB mm | ΦD mm | ΦS mm | 管螺紋 ″ | |
|---|---|---|---|---|---|---|---|---|---|---|
| 類型 | 規格 | |||||||||
| W90AG-15# | LV | 15# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 |
| W90AG-17# | 17# | 12 | 18 | 39 | 37 | 36 | 14 | 20.9 | G1/2 | |
| W90AG-24# | 24# | 12 | 26 | 50 | 47 | 38 | 20 | 26.1 | G3/4 | |
| W90AG-30# | 30# | 16 | 28 | 55 | 53 | 44 | 20 | 32.9 | G1 | |
| W90AG-38# | 38# | 16 | 34 | 63 | 63 | 56 | 33 | 41.6 | G1-1/4 | |
| W90AG-50# | 50# | 18 | 38 | 68 | 68 | 62 | 40 | 47.6 | G1-1/2 | |
| W90AG-63# | 63# | 18 | 54 | 85 | 85 | 80 | 52 | 59.4 | G2 | |
